316l不鏽鋼帶側壁點（diǎn）狀開裂主要是由材料基（jī）體中存在的（de）夾雜物（wù）導致的

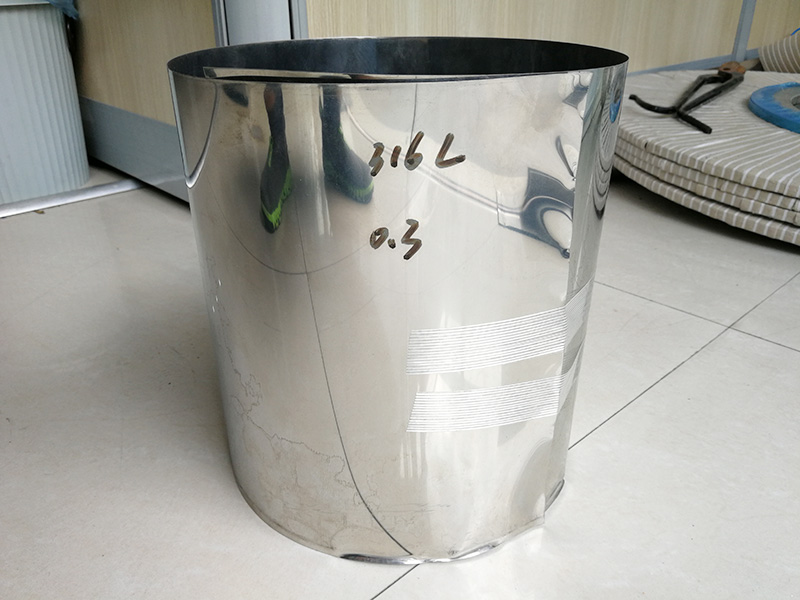

如今我國的鋼材市場發（fā）展的是越來越好了，鋼材市場中鋼材產（chǎn）品（pǐn）的種類也是越來越多，比如各種不（bú）鏽鋼帶產品、不鏽鋼圓鋼、不鏽（xiù）鋼無縫鋼管、不鏽鋼板以及不鏽鋼閥門等等（děng）。這些不同類型（xíng）的鋼材產品可（kě）以在（zài）很大程度上滿足（zú）不同企（qǐ）業（yè）對鋼（gāng）材產品（pǐn）的（de）使用需求!而今天（tiān）主要來和大（dà）家（jiā）探討的就是其中的316l不鏽鋼帶，316l不鏽鋼帶是一種常用的鋼（gāng）材產品，但是它在拉（lā）深的過程中會（huì）常發生開裂的情況，那麽究竟該如何去避免呢?下麵（miàn）就為大家詳細的介紹一下。

不鏽鋼（gāng）帶側壁的橫向或點狀開裂現象主要（yào）是由材料基體中存在的夾雜物（wù）或δ鐵素體導致，因此在不鏽鋼帶的生產製造過程中應控製好以下兩點：

(1)提高（gāo）材料的純淨度，降低不鏽鋼帶材料基體中夾（jiá）雜物的含量。

(2)改善成分設計及熱、冷軋退火工藝，降低不鏽鋼帶材料基體中δ鐵素體（tǐ）的含量。

但由於不鏽鋼帶材料在生產過程中不可避（bì）免地會存在此兩種製造（zào）缺陷，因此在（zài）保溫杯等（děng）製品加工過程中（zhōng）也可采取適（shì）當的工藝措施來減輕（qīng）或避免（miǎn）由夾雜物或δ鐵素體缺陷導致的開裂現象：

(1)將成形（xíng）方式由減薄拉深改為等厚拉深。

(2)增加拉深道次，增大凹模圓角半徑，降低材料的變形難度。

(3)適當增（zēng）大拉深油（yóu）的黏稠度，促進材料均（jun1）勻變形，避（bì）免應力過於集中。

以上就是能夠有效（xiào）避免不鏽鋼帶在拉深（shēn）過程中開裂的方法，希望看完以後能夠對大家有所幫助!對於不鏽鋼帶（dài）來（lái）說，在拉深（shēn）過程中發生開裂現（xiàn）象是在所難免的（de），但是大家隻要盡量做好以上的所有方（fāng）麵，便可盡量避免（miǎn）這種情況的發（fā）生，所以大家在拉深不鏽鋼帶時一定要注意!
